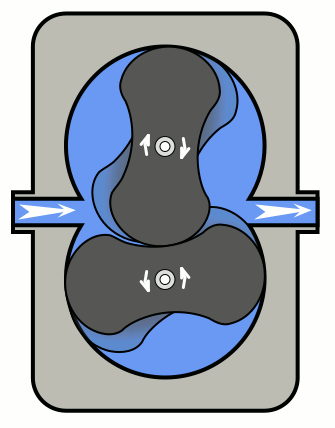

نحوه عملکرد پمپ روتس (Roots)

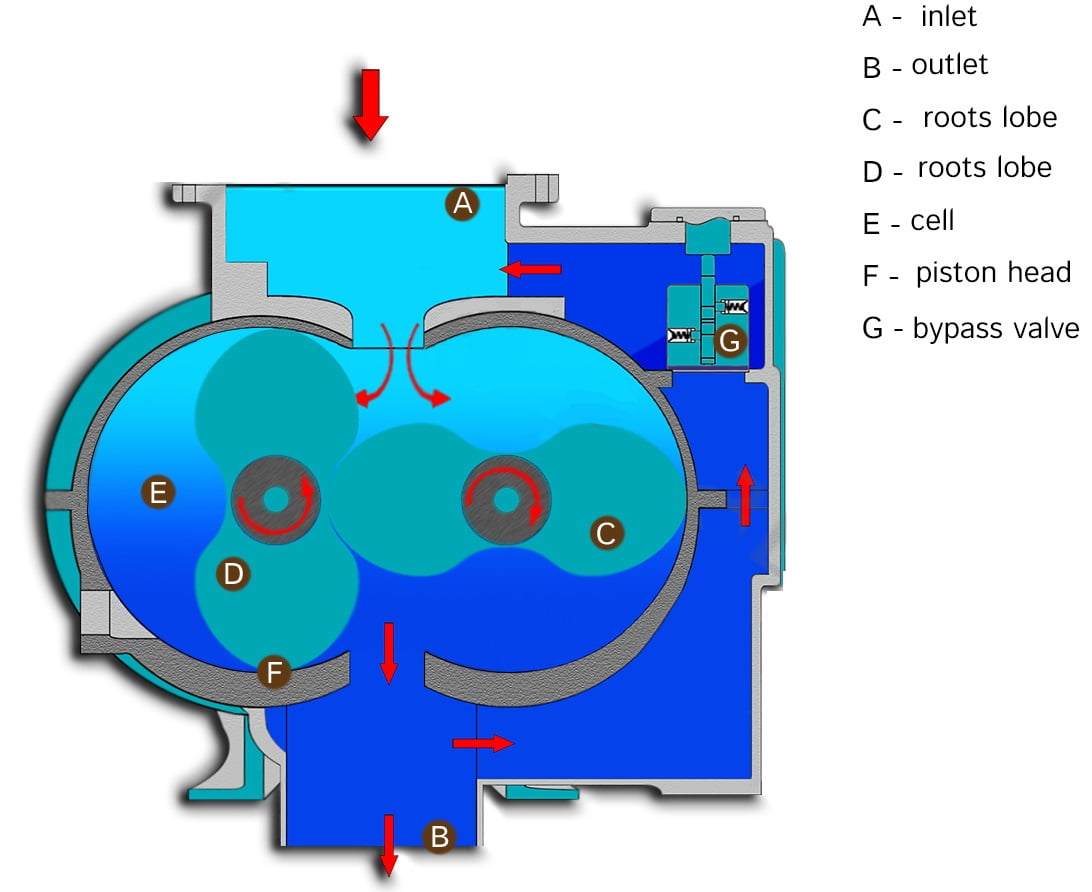

اصول کار پمپ های خلاء روتس یا تقویت کننده های خلاء مشابه پمپ های روتاری است.هوا از طریق ورودی (A)  وارد یک محفظه می شود که توسط دو پیستون (C وD) به سمت دیگر هل داده میشود. سپس سلول توسط هد پیستون (F) از ورودی جدا می شود. هوا در محفظه (E) بدون کاهش حجم به خروجی (B) منتقل می شود که سپس باید تخلیه شود. برخی از مدل‌ها مجهز به دریچه بای‌پس اتوماتیک (G) هستند که اختلاف فشار بین ورودی و خروجی را محدود می کند.

انواع پمپ وکیوم روتس با توجه به نحوه آبندی موتور

آب بندی با کاسه نمد

 سیستم آب بندی از نوع  کاسه نمد قابلیت نرمی و انعطاف خوبی داشته،  به طوری که به خوبی منافذ را پر کرده و مانع چرخیدن و حرکت شفت نمی شوند  برای جلوگیری از نشتی شفت پمپ را از داخل جعبه آب بندی که از لایه های حلقوی شکل پر شده است عبور می دهند که توسط کلاهک آب بندی این لایه های حلقوی شکل را به  هم می فشارند به طوری که شفت پمپ را نسبتا محکم در بر گیرد و مانع از نشت کردن می شود.

آب بندی بندی با کوپلینگ مغناطیسی

آب بندی روتور داخل محفظه وکیوم(canned)
